變風量空調（VAV）系統是一種通過改變送風量來調節室內溫濕度的空調系統，具有節能環保、舒適性高的優勢，越來越得到市場廣泛的應用。為高效地實現對VAV空調系統的用戶計量和收費，就必須解決計費系統與BMS系統之間的數據交換。廣州柏誠智能科技有限公司自主研發生產變風量區域管理器FMU-VAV就是通過采集BMS系統中VAV BOX數據，解決VAV空調計量的專業設備。

VAV系統計費現狀

目前變風量空調（VAV）系統從設計到實施，主要偏重于空調系統的實現， 忽略了終端用戶空調使用的收費問題。需要實現終端用戶空調收費，則必須做到實時計量和不間斷累積用戶VAV BOX使用風量。

變風量空調（VAV）系統末端VAV BOX配置有專門的DDC和微壓差傳感器進行風量等多種數據采集，但由于DDC控制器并不是專門設計用于計量應用，同時DDC控制器由于軟件功能和硬件資源等各方面的原因，難以滿足實時計量和不間斷累積風量這方面的需求，使變風量空調（VAV）系統本身很難實現終端用戶空調收費。

柏誠變風量空調（VAV ）系統計費解決方案

01  解決方案概況

BMS本身對VAV系統就已經配置有專門的DDC和微壓差傳感器進行瞬間風量采集。采用根據每個VAV 空調箱累積使用風量多少的方式來作為收費的依據。每層樓的AHU空氣處理機產生的冷量作為本層所有VAV BOX所消耗的冷量總和。根據每個VAV BOX在約定的結算周期之內消耗的累積風量占整個樓層的總風量的比例，分?jǐn)偙緲菍覣HU空氣處理機產生的冷量。這樣能夠體現出多用多付，少用少付的公平原則。

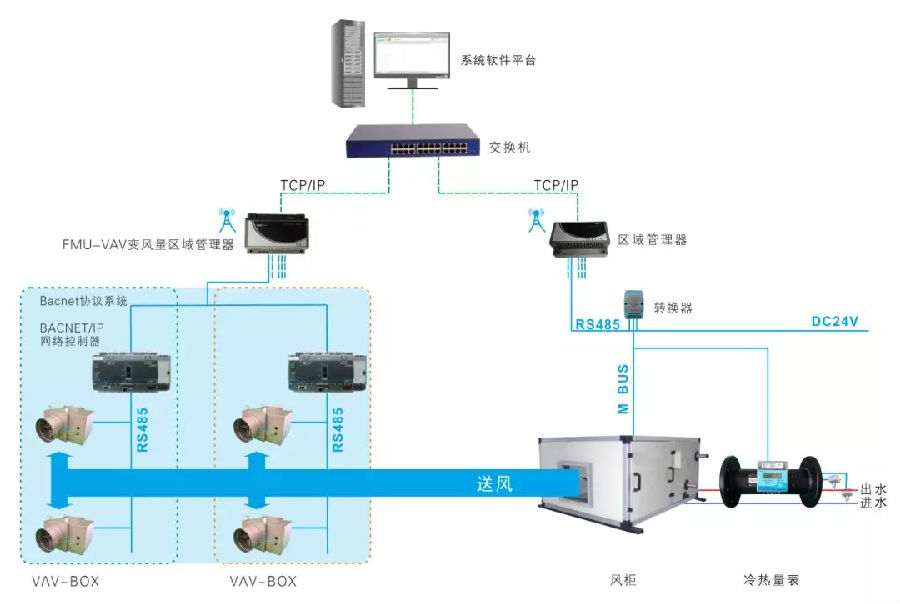

02  系統結構示意圖

03  VAV BOX風量的實時累積原理

VAV BOX瞬間風量是通過內部的直接數字控制器DDC來實現的。每個VAV BOX配置有一個內置微壓差變送器的DDC控制器，通過該變送器，DDC能夠測量出流過VAV BOX的空氣的瞬間流量。

柏誠公司自主研發生產變風量區域管理器FMU-VAV作為一種專用的VAV風量計量管理器，通過以太網直接訪問VAV網絡控制器，獲取末端每個VAV BOX的瞬間風量，在FMU-VAV內部進行風量實時累積，從而實現長時間不間斷的VAV風量累積。

04  柏誠變風量區域管理器FMU-VAV

樓宇自動化系統中變風量空調（VAV）系統常用BACnet變風量空調（VAV）系統。柏誠公司針對這種網絡系統研發出應用于BACnet變風量空調（VAV）系統的FMU-VAV-B。

變風量區域管理器FMU-VAV支持分時段計量計費的模式，最多有工作日模式、周六模式、周日模式和節假日等四種模式，最多支持四種收費費率。

05  BACnet變風量空調（VAV）系統風量實時累積實現

FMU-VAV-B是專用于BACnet變風量空調（VAV）系統的變風量區域管理器，通過以太網和BACnet通信協連接VAV系統中的VAV網絡控制器（例如江森NCE/NAE等），讀取VAV網絡控制器所管理的VAV BOX的瞬間風量、樓層AHU空氣處理機的送風溫度，在FMU-VAV-B內部進行風量實時累積，從而實現長時間不間斷的VAV風量累積。

06   VAV BOX冷量分配及計費實現

熱量表是國家法律規定的計量器，采用柏誠超聲波冷熱量表計量每臺AHU空氣處理機的冷量消耗量，根據每個VAV BOX在約定的結算周期之內消耗的累積風量占整個樓層的總風量的比例，分配本樓層AHU空氣處理機產生的冷量。

VAV BOX累計風量計算公式如下：

式中：L — 通過變風量末端箱的風的體積，m3 ；

lv — 通過變風量末端箱的風的體積流量，m3 / h ；

τ — 時間，h。

VAV BOX的消耗冷量計算公式如下：

  VAV BOX消耗冷量 = AHU消耗冷量 × VAV BOX累計風量 / 所有AHU送風的 VAV BOX累計風量和

  VAV BOX消耗冷量的費用 = VAV BOX消耗冷量 × 空調系統冷量單價

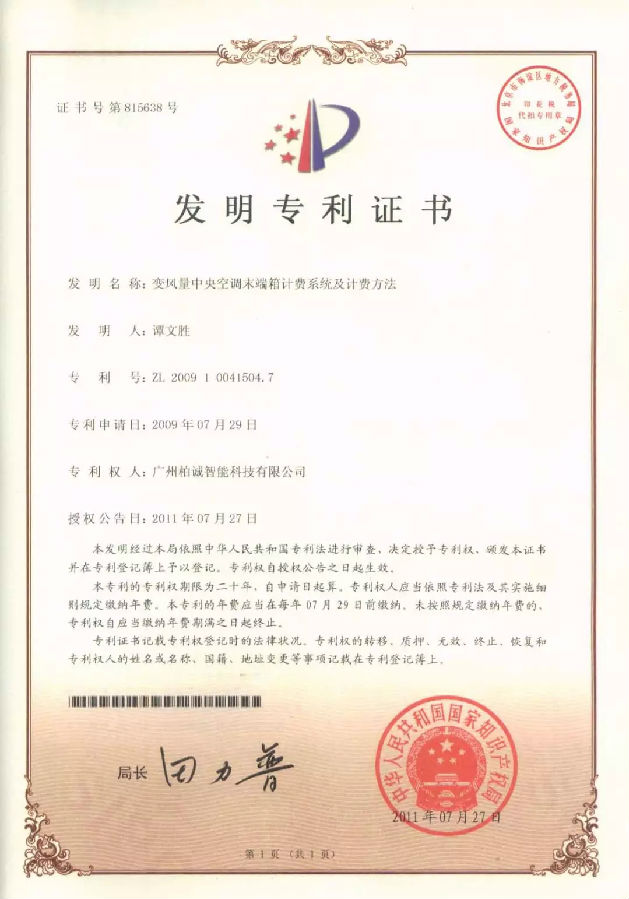

07   廣州柏誠《變風量中央空調計費系統及計費方法》發明專利證書
