水力平衡概念中的挑戰是什么？

1、缺少有效的手段來衡量好的水力平衡究竟帶來了多大的節能效果。

2、更關注于主機（如冷機）方面的節能，而不關注由水力平衡所帶來的節能。

3、更關注于在監制系統方面的節能

但是，其實只有在系統的水力平衡時，主機（冷機）和控制系統才能實現高效的節能

水力失調（不平衡）的常見現象

(一）流量失調的常見現象

1、系統冷熱不均

A．供熱時近熱遠冷，供冷時近冷遠熱。

B．某些支路水量偏大或偏小。

圖中是一個典型的異程式系統，假設各個末端的阻力相同，各支管管徑相同，則近端支管的水量會多于遠端支管的水量，原因是近端支管的資用壓頭大于遠端支管。系統越大、支管數越多、干管越長、干管比摩阻越大，失調的現象越嚴重。如果某個支管阻力過大，會造成水量的不足。

2、變流量系統運行失調

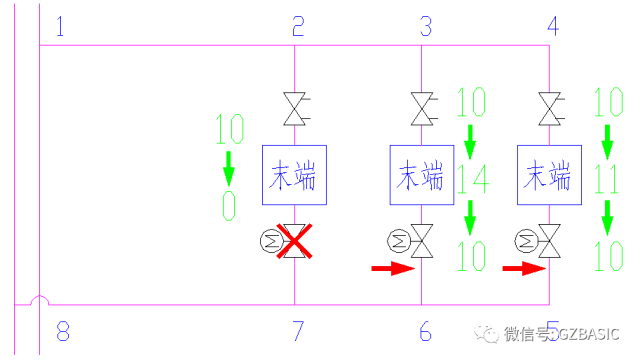

常見于使用靜態平衡閥的變流量系統，調試時即使各個末端已經調試平衡，當實際使用時，當某些末端調節或關閉時，會造成其他末端兩端的壓差變化，從而因此其他未調節末端水量的變化，從而引起失調，這種失調現象是一種動態的失調現象。

3、負荷穩定，但房間調節閥動作頻繁，造成房間溫度震蕩頻繁。

產生動態失調后，由于通過末端的水量發生變化，因此房間溫度也發生波動，溫控器控制調節閥調整水量。而此時該房間的負荷沒有發生任何變化，調節閥的調節動作是由于系統壓力波動產生的。

變流量系統應該：調節閥負責能量的控制，僅當負荷發生變化時動作，而平衡閥負責壓力控制，負責吸收系統的壓力波動。

4、水泵的運行能耗過高。

5、系統穩定時間過長。

(二）壓力失調的常見現象

1、調節閥產生噪音和振動。

2、調節閥關閉不上，嚴重時有燒閥危險。

3、調節閥閥權度過小，閥門曲線變形，線性散熱受控系統變成上拋性散熱受控系統。

水系統平衡分析：機械式動態壓差平衡閥的不足

1、故障率高，維修難度大，維護費用高。

2、調試困難，智能程度低。

3、只適用夏季工況，冬季耗能嚴重。

4、平衡閥與電動閥適配困難，造成末端供給水量過大過小，而失去平衡的意義。

HVAC系統的水力平衡及解決方案——智能動態節能閥

采用該解決方案的優勢在于

1、壓力無關型，流量按需分配的控制理念，簡單可靠地實現全面能量平衡。

2、智能識別冬夏模式，實現空調制冷/采暖功能自動轉換。

3、避免平衡閥多級重復設置，減少了系統中閥門總量，降低初始投資，安裝維護更為便利。

4、確保穩定和精確的流量、溫差控制，提高了舒適性，并節省運行費用，從而達到節能效果。

5、可遠程控制末端設備并分析與診斷。

智能動態節能閥

概述

智能動態節能閥采用了超聲波測量方式。具有算法先進、功耗極低、計量準確、不易堵塞的特點，解決了由于空調循環水質差給常規流量傳感器造成的故障現象。是一種可配置于不同工作模式，并通過分別采樣閥門位置、管道介質（水）流量或溫差來調整閥門開度的一種動態壓力無關型的管道自動控制設備。結合PC管理軟件可有效的提升HVAC的運行效率，實現建筑節能，市場前景廣闊。

目的

水力平衡是針對水力失調問題而產生的一種調節方法，目的是消除水力失調，達到：

1、每個設備所獲得的流量=設計流量

2、整個建筑物所獲得的總流量=總設計流量

3、節能降耗

特點

1、通過先進的算法優化系統能效。

2、網站實時數據更新。

3、末端設備狀態監測。

4、可獲取介質溫度，流量及能耗等數據。

5、追蹤及診斷功能，能更好的維護系統。

6、低安裝成本，使用壽命長

7、投資回報高。
