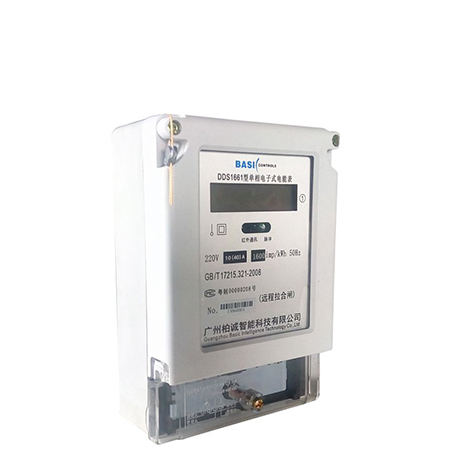

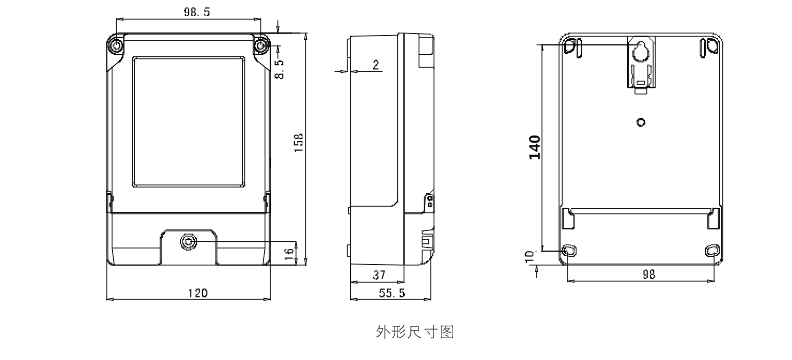

DDS1661-R-K型單相電子式電能表(帶拉合閘)是采用先進微電子技術及SMT生產工藝制造的產品，其用途是額定頻率為50Hz的單相交流有功電能的雙向計量，具有精度高、靈敏度高，可靠性高、負荷范圍寬、功耗低、體積小、重量輕、便于安裝等特點，單相電子電能表由電能計量專用芯片、單片微處理器、RS485通信、液晶顯示、繼電器控制、測試脈沖輸出接口等電路組成。本儀表符合GB/T 17215.321-2008《交流電測量設備 特殊要求第21部分:靜止式有功電能表(1級和2級)》和DL/T 645-1997/2007《多功能電能表通信協議》的要求。

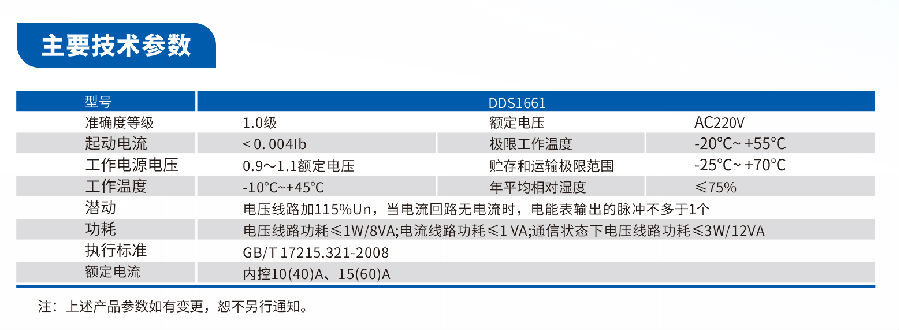

◇ 總有功電能計量功能

◇ 液晶顯示6位整數加2位小數用電量

◇ 校驗脈沖輸出

◇ 支持遠紅外通訊和RS485通訊

◇ 波特率為1200bps E 8 1

◇ 支持遠程拉合閘和狀態讀取功能

應用原理

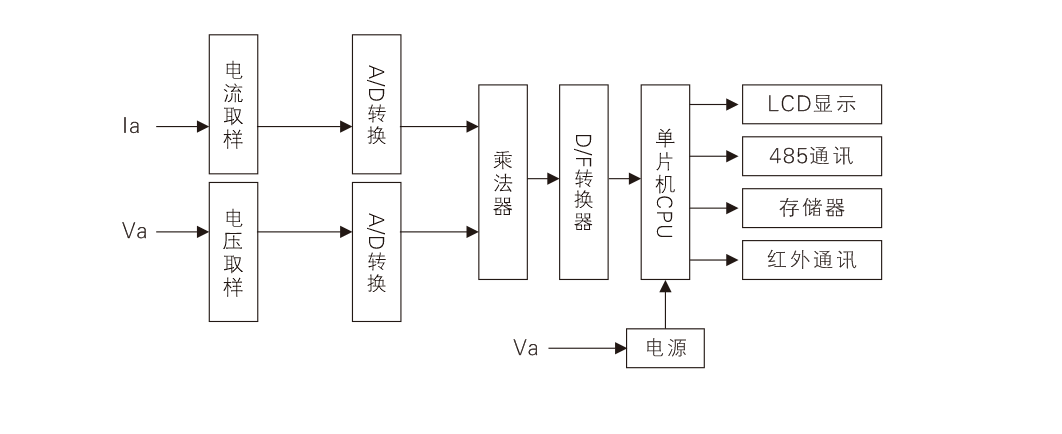

如下圖所示，本儀表主要工作原理：用戶消耗的電能通過電流、電壓采樣；經過A/D轉換送到乘法器相乘，乘積后信號再經過D/F轉換器轉換，分頻電路輸出的脈沖送入單片機CPU進行數據處理和計量，單片機CPU通過液晶進行電能數據的顯示，通過485跟紅外接口實現電能數據的抄讀。
