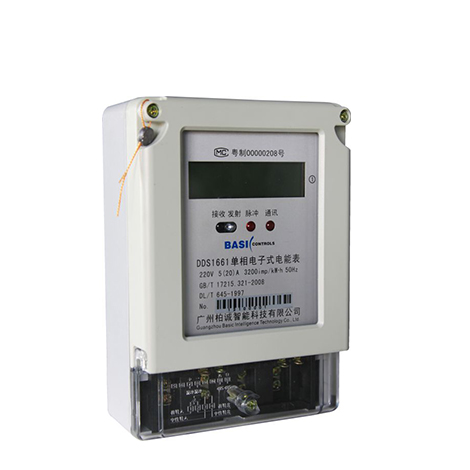

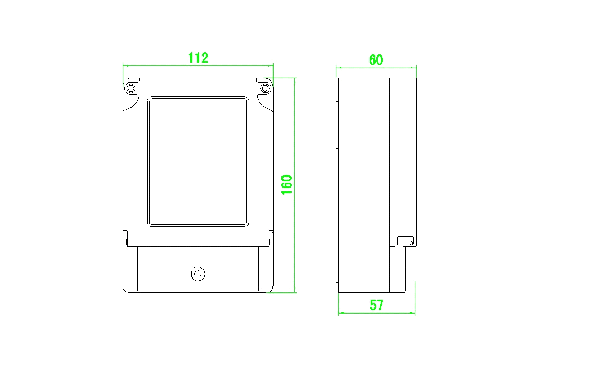

DDS1661型單相電子式電能表(以下簡稱”儀表”)是用來測量參比頻率為50Hz單相有功電能的電能表。本儀表采用國際先進的超低功耗大規模集成電路技術及SMT工藝制造的高新技術產品，具有測量精度高、穩定性好、可靠性高、顯示直觀、過載能力強等顯著優點。關鍵元器件選用國際知名品牌的長壽命器件，提高了產品的可靠性和使用壽命，數據顯示采用液晶LCD，顯示直觀，同時具有485跟紅外通訊，方便用戶對電能數據的管理。本儀表符合GB/T 17215.321-2008和DL/T 645-1997/2007標準。

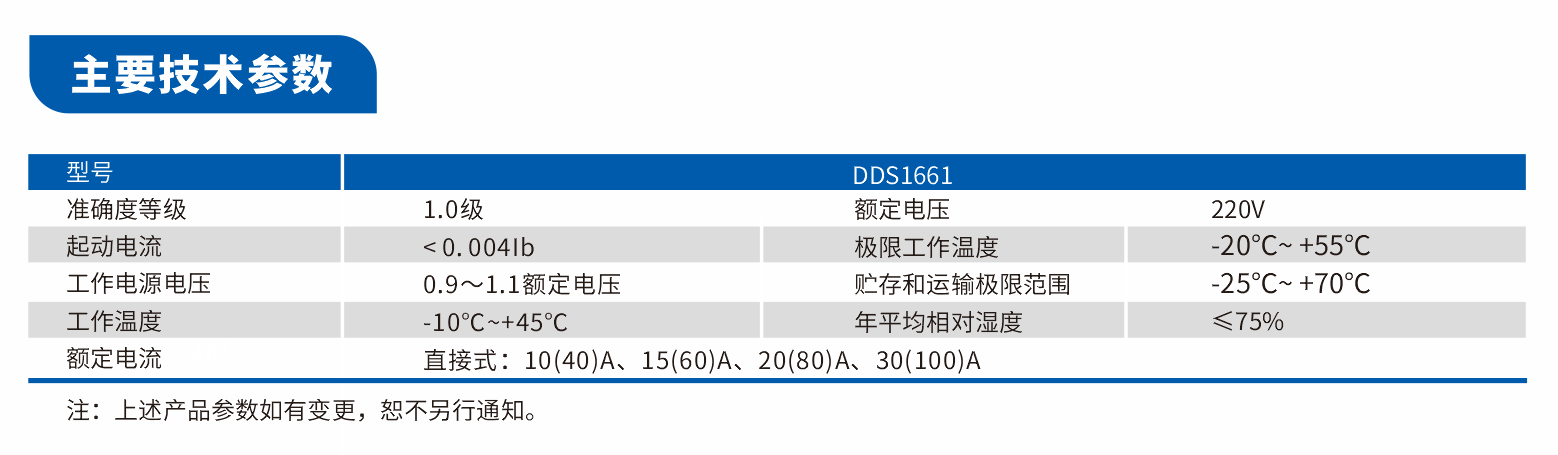

◇總有功電能計量功能

◇液晶顯示6位整數加1位小數用電量

◇校驗 脈沖輸出

◇通訊波特率固定為1200BPS

◇支持紅外通訊跟485通訊

應用原理

如下圖所示，本儀表主要工作原理：用戶消耗的電能通過電流、電壓采樣；經過A/D轉換送到乘法器相乘，乘積后信號再經過D/F轉換器轉換，分頻電路輸出的脈沖送入單片機CPU進行數據處理和計量，單片機CPU通過液晶進行電能數據的顯示，通過485跟紅外接口實現電能數據的抄讀。
