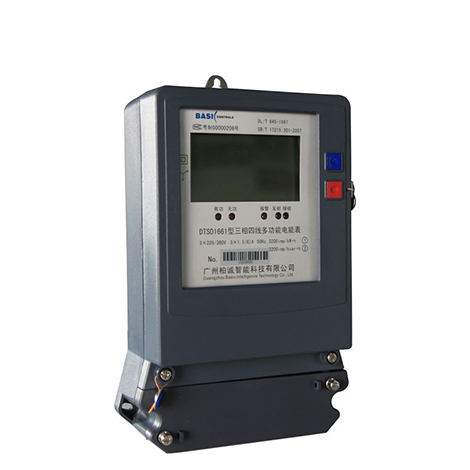

DTSD1661型三相電子式電能表是采用大規模超低功耗集成電路,應用數字采樣處理技術及SMT生產工藝并根據工業用戶實際用電狀況所設計、制造的具有當前國際先進水平的儀表。

DTSD1661型三相電子式多功能電能表能精確測量正/反向有/無功分時電能，設置4種費率、12套日時段表、12套年時區、并可單獨對周休日、12個公共假日和春節三天進行設置，并具有RS485通訊接口、紅外通訊接口和有功遠動脈沖輸出等功能。其性能指標符合：GB/T15284-2002《多費率電能表特殊要求》；DL/T614-1997《多功能電能表》；DL/T645-1997《多功能電能表通信規約》等電力行業標準的各項技術要求。

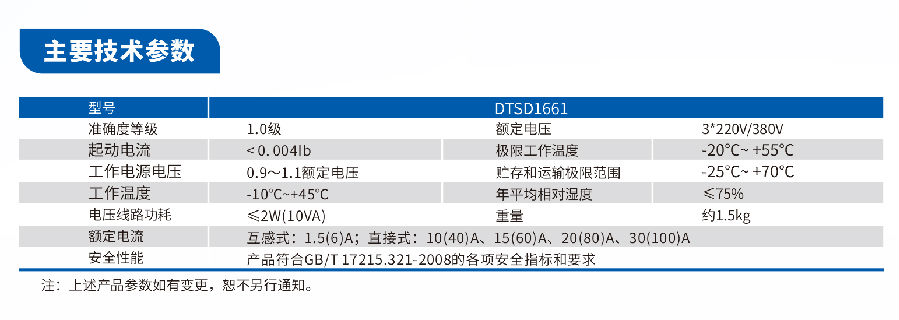

◇ 編程及數據通訊

◇ 部分事件記錄功能

◇ 其它事件記錄功能

◇ 報警功能

◇ 時間開關

◇ 復費率功能

◇ 復費率(分時)電能計量

◇ 最大需量計量

◇ 電能凍結功能

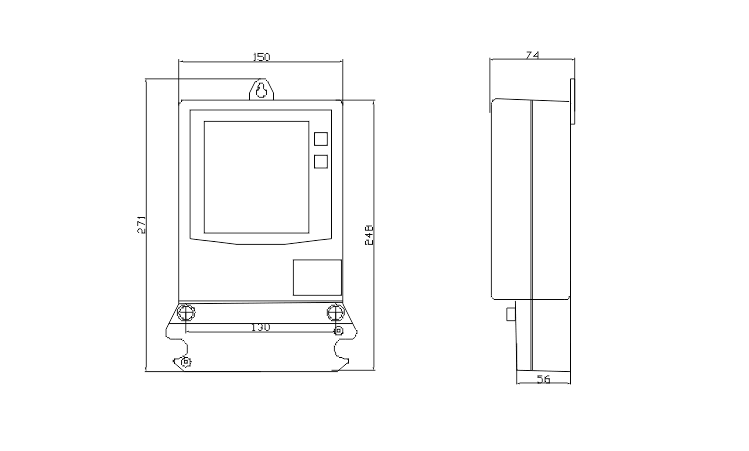

應用原理

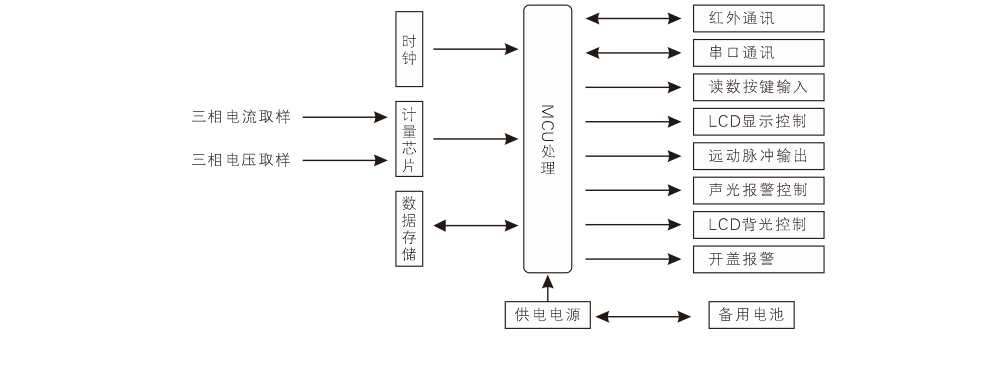

三相電子式多功能電能表是由測量單元和數據處理單元等組成，除計量有/無功電能量外，還具有分時、測量需量等功能，并能顯示儲存和輸出數據的電能表。DTSD1661三相電子式多功能電能表工作原理如下圖所示：

電能表工作時，通過對電壓電流信號進行采樣，經由芯片內部AD轉換后，送至功率測量信號處理電路，輸出計量脈沖送至主MCU進行計量。由于采用了高精度的計量芯片，使電壓、電流分辨率大為提高，從而使電能表計量準確度有了顯著提高，提高了產品的競爭力。

圖中MCU處理器用于分時計量和處理輸入輸出數據，并根據預先設定的時段完成分時有/無功電能計量功能，根據需要顯示各項數據，通過紅外或RS485接口進行通訊，并完成運行參數的監控記錄存儲各種數據。
