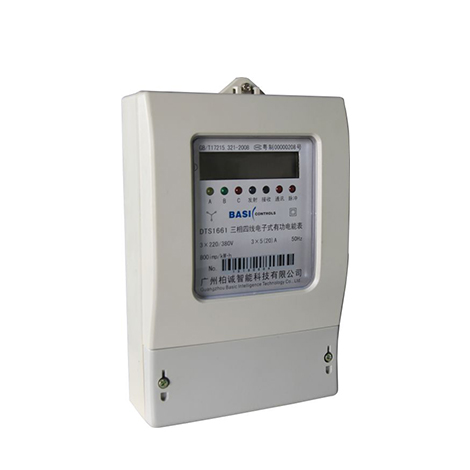

DTS1661、DSS1661型三相有功電子式電能表，使用在供電部門、工廠、企業、商業、農業的動力、照明設備的有功電能計量，該表采用進口專用大規模集成電路，16位A/D轉換、數字乘法器、數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的新型電能儀表。用于計量頻率為50Hz的交流三相有功電能,用電量采用計度器顯示，讀數直觀便于抄表,本儀表具有紅外和RS485通訊功能，為三相電能測量提供先進、可靠的計量工具。

該表采用的計量模塊能精確地測量三相正反雙向有功電能。計量準確、穩定、可靠、具有良好的抗電磁騷擾、低功耗、高準確度、防竊電、寬量程、長壽命等特點。本儀表符合標準DL/T 645-1997《多功能表通訊規約》和GB/T 17215.321-2008《1級和2級靜止式交流有功電度表》。

◇電能計量功能：電能計量功能：有功電能計量。三相電源供電，一相或兩相斷電，計量準確度不受影響

◇輸出接口：帶光耦隔離有功無源脈沖輸出接口

◇缺相指示功能：用三個發光管來指示是否缺相，三個發光管分別代表A、B、C三相，某相缺相時，相應指示燈不亮

◇通訊功能：具有紅外線和RS485通訊接口，方便用戶通過通訊接

◇口抄讀電量數據，方便可靠，通訊波特率：1200bps

◇顯示方式：LCD或計度器

原理：本電能表采用三相供電方式，并在任一單相供電情況下都能正常工作。電能表工作時，電壓、電流經取樣電路分別取樣后，送至大規模專用集成電路緩沖放大，再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，轉換成和電能大小成正比的脈沖，驅動計度器進行電能累加和驅動脈沖指示燈，并輸出脈沖，供計量。
